四度一体机振动试验台

详细信息

详细信息

详细介绍

电磁式吸合振动台是模拟产品在生产制造，组装运输，使用运行过程中所遭遇的各种振动环境，实现振动试验所需要的正弦波、调频、扫频、可程式、倍频、对数、加速度、调幅、时间控制所有功能，用以鉴定产品是否承受各种复杂环境的振动，适用于电子、机电、汽车、玩具、包装等各行业的研究、开发、品管、制造，是您提高产品质量可靠性，进入高品质领域不可缺少的高技术设备。设备全功能电脑控制，简易定加速度/定振幅。通过连续无故障运转测试，性能稳定，质量可靠。

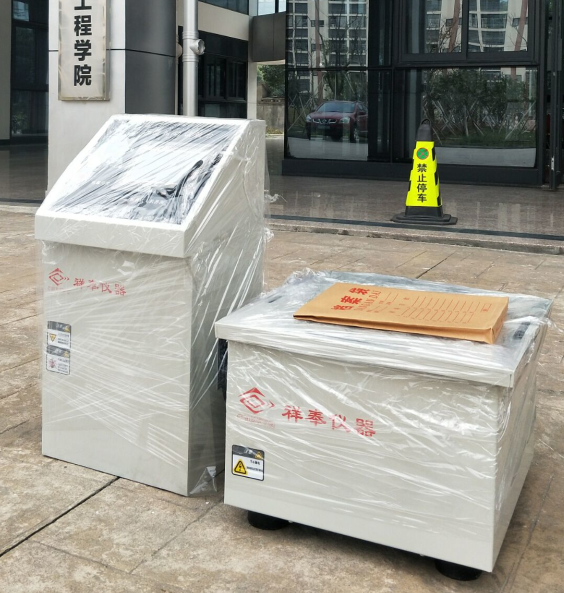

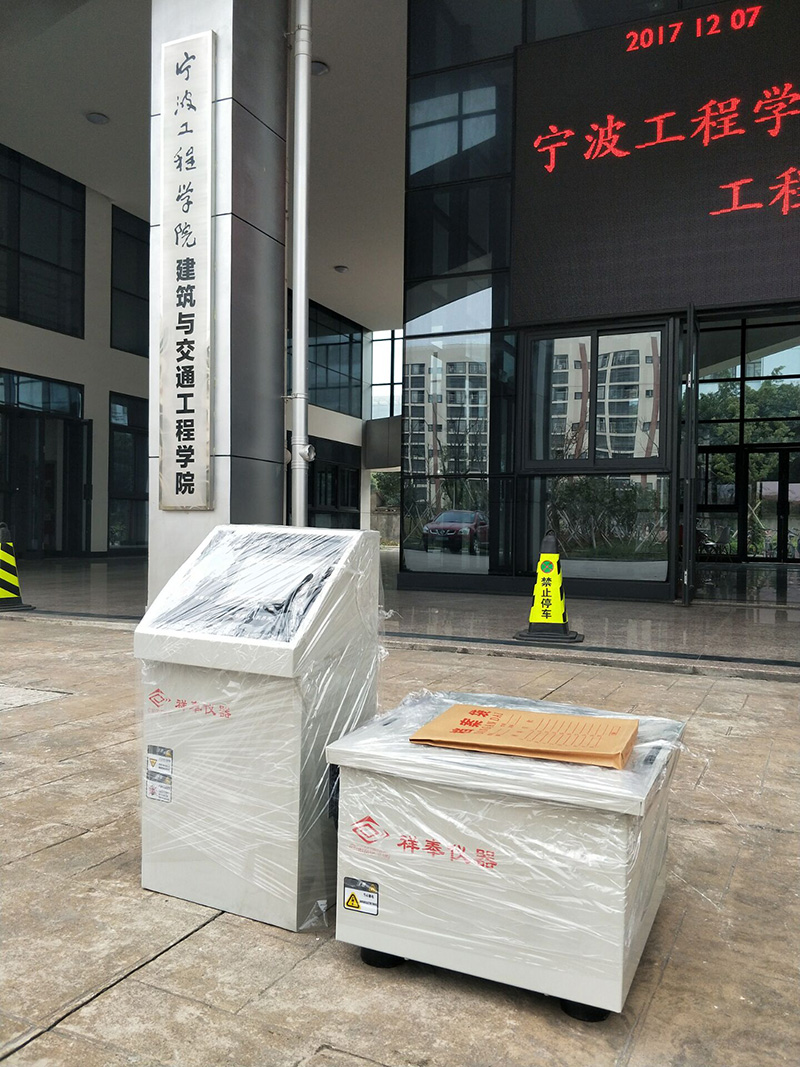

一体机振动试验台实体图片

1：采用先进可程式技术，可以设定程序，多段扫频可同时工作的功能

2：具有单点、段、多段的时间定时、倒计功能

3：进口频率控制器，数字化（或触摸屏）控制与显示频率，PID调节功能，使设备工作更为稳定、可靠

4：控制参数实时同步显示，无须人工干预。

5：精确达到可控制效果，并可预示控制曲线图（连接电脑功能）

6：精密型设计制造，一体式垂直工作台体，外观精美，超静音工作

7：机台底座采用避振装置，安装方便，运行平稳，无需安装地脚固定螺丝

8：内嵌式振幅预测程序及调幅容易

9：四点同步激振，台面振动均匀
10：无级调整振幅，定频及扫频操作功能适应不同行业多种试验要求

11：增加抗干扰电路,解决因强电磁场对控制电路干扰
12：增加工作时间设定器，使测试产品达到更好测试要求

技术参数

型号

XF/ZDT-500VT

XF/ZDT-750VT

XF/ZDT-010VT

工作台尺寸(深×宽×高)

500×500×20 mm

750×750×20 mm

1000×1000×20 mm

外形尺寸(深×宽×高)

500×500×450 mm

750×750×650 mm

1000×1000×900 mm

总功率

1.5KW

2.2KW

3.5KW

供电电源

220V±10%,50Hz±1接地线，保护接地电阻小于4Ω

功能

正弦波、调频、扫频、可程式、调幅、加速度、时间控制

振动频率

1～400HZ（或600HZ-2000HZ-5000HZ）任意设置精密度0.1HZ

振动方向

垂直、水平（或垂直+水平）

试验负载

100KG

隔离磁场功能

材质的面板铝板或铁板（特殊说明）

调频功能

在频率范围內任一频率调频

扫频功能5-400Hz

(上频率/下频率/时间范围)可任意设定真正标准来回扫频

可程式功能

可任意设定(频率/时间)

空载振幅

0 ～ 5mm（可调范围mmp-p，可调不可读）

加速度

6G(约60m/s2) - 20G(约200m/s2)（可调不可读）

振动波形

正弦波

时间控制

任何时间可设(秒为单位)

测量仪

需测量振动分析仪器才能测得振幅、加速度具体数据（另购）

非标

特殊台面尺寸特殊试验负载特殊振幅来电咨询定做

其他

?使用环境温度：+5~+35℃
?冷却方式：自然风冷

?温湿度环境及噪音：温度-15℃~+70℃，湿度10%~95%，噪音60分贝以內
